MyLab Five

Лучший среди первых

Компания Esaote является лидером в области разработки и производства портативных ультразвуковых систем. Одним из достижений молодой, динамично развивающейся европейской компании была разработка и выпуск первой в мире портативной ультразвуковой система с допплеровскими режимами в 1984 году.

Качество и технические характеристики аппарата позволили принять участие в тендере на комплектацию космических кораблей НАСА и выиграть его. Ультразвуковые аппараты входили в комплект медицинской аппаратуры космического корабля Шаттл, который совершил полеты в 1992 году. На сегодняшний день компания Esaote продолжает сотрудничество с медицинскими лабораториями НАСА.

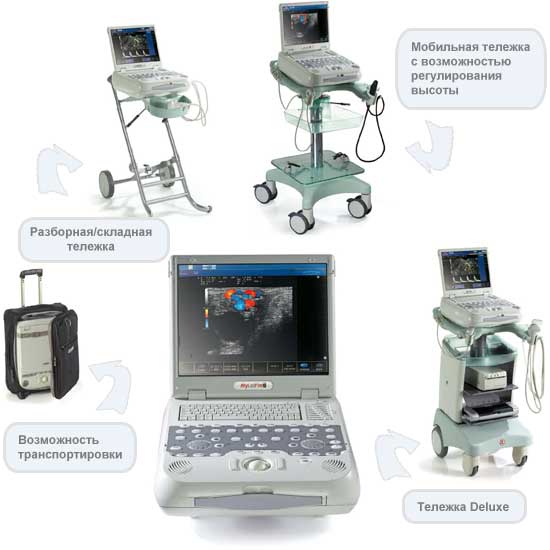

Модель MyLabFive из линейки портативных ультразвуковых систем представляет удачное развитие идей и технических концепций заложенных в первых аппаратах компании. Система имеет современный и эргономичный дизайн, обладает совершенной портативностью в сочетании с качеством визуализации стационарного аппарата. А дополнительные принадлежности, такие как мобильная тележка, безопасный футляр для транспортировки и аккумуляторная батарея с длительным термином эксплуатации без подзарядки, дает возможность комфортно работать MyLabFive в различных условиях

Качество и точность ультразвукой визуализации в кардиологии

Шаг вперед в электронике, программном обеспечении или конструкции датчиков влечет за собой появлений новых методик и технологий, что позволяет ультразвуку завоевывает новые области в клинической диагностике. Ультразвуковая визуализация в кардиологии является одной из динамично развивающихся отраслей клинической радиологии и неотъемлемой частью на консоли оператора современной ультразвуков системы при исследовании сердца становятся кнопки активации различных режимов и технологий.

В MyLabFive реализованы наиболее затребованные режимы и современные технологии ультразвуковой визуализации от компании Esaote:

1. XHF™ - использование высокочастотных датчиков до 18 МГц при линейном сканировании, что позволяет достичь чрезвычайного качества визуализации при сосудистых исследованиях

2. CMM™ (Compass M-Mode) – анатомический М – режим, специализированная разработка компании, позволяющая проводить исследования в М – режиме без соблюдения прямого угла

3. XView™ - оптимизированный алгоритм для улучшенной визуализации на пиксельном уровне

4.MView™ - технология «пересекающихся лучей», комбинирование прямых и непрямых ультразвуковых лучей при линейном и конвексном сканировании

5.REQIMT - измерение комплекса интимамедиа при сосудистых исследованиях для определения степени развития атересклеротических изменений и риска развития сердечно – сосудистых заболеваний

6. Tp-View™ - трапециевидное сканировании или виртуальный конвекс. Специализированная технология по расширению поля визуализации при линейном сканировании

7. CnTI ™ (Contrast Tuned Imaging) – пакет программного обеспечения для проведения ультравукового исследования при помощи контрастных веществ последнего поколения

8. XStrain (Strain Imaging) – эксклюзивная разработка компании, метод визуализации в В – режиме для оценки кинематики миокарда в систолу и диастолу для определения состояния сердечной мышцы.

9.STRESS ECHO - метод УЗ-диагностики ишемии миокарда, который основывается на выявлении преходящих нарушений локальной сократимости левого желудочка в В – режиме в ответ на дозированную нагрузку.

Основные технические характеристики:

• Методы сканирования: линейный, конквесный, микроконвексный, фазированный
• Режимы сканирования: B-режим, В – Steer, М – режим, доплеровские режимы - CW - непрерывноволновой, PW/HPRF - импульсно волновой/импульсноволновой с высокой частотой повторения импульсов, CFM - цветное картирование, режим тканевого допплера(TEI - Tissue Enhancement Imaging, TVM (Tissue Velocity Mapping)
• Форматы изображения: В/В, В/M-Mode, В/CFM/M-режим, В/Doppler, В/CFM/Doppler В/PWR_D, В/PWR_D/Doppler, В/TVM, В/TV, В/TVM/(M-режим или PW), В/TVM/TV, все комбинации в цвете, триплексная визуализация в режиме реального времени
• Разъем для одновременного подключения 3 -х датчиков: (мультичастотные конвексные, микроконвексные, линейные, фазированные и доплеровские датчики)
• Полностью цифровой преобразователь луча визуализации
• Регулируемая позиция фокальных точек
• Переменная апертура и динамическая фокусировка
• Специализированные пакеты для вычислений: кардиологический модуль (предустановки, расчеты, ЭКГ), васкулярный модуль (предустановки, расчеты), модуль общих исследований (исследование малых органов, груди, щитовидной железы, абдоминальное и мышечно-скелетное исслеедование - предустановки, расчеты), модуль для акушерства и гинекологии (предустановки, расчеты, исследование плода), урологический модуль (предустановки, расчеты)
• Технологии для улучшенной визуализации: Tp – view (трапецевидная визуализация при линейном сканировании), M – view (режим мультинаправленного просмотра изображения, устранение теней, артефактов, бликов), X – view (обработка каждого кадра изображения на пикслельном уровне, что избежать большинства артефактов)
• Инновационные технологии в конструкции ультразвуковых датчиков: XHF™ - расширенный спектр ультразвуковых частот до 18 МГц, Appleprobe – более эргономичная форма датчика, пакет технологий iQProbe
• Технологии для специализированных клинических исследований: QIMT (Quality Intima Media Thicknes ) – пакет измерений в режиме реального времени состояния сосудов, Stress Echo, Contrast(CnTI), Xstrain, СMM(Compass M-Mode или анатомический М – режим)
• Цветной 15” LCD монитор с высоким разрешением
• Двухпроцессорные комплексы с ПО Unix и WindowsXP
• Форматы Windows (BMP, AVI ) для сохранения изображений и клипов
• Архивирование результатов исследования в режиме реальном времени
• Встроенный жесткий диск, а также внешнее считывающее и пишущее CD/DVD устройство
• Програмное обеспечение - MyLab™ Desk, DICOM, IHE, Privacy HIPAA
• Соединительные порты - RS – 232, LAN RJ45, 2 USB
• Cпециализированные порты – аудио вход/выход, порт ECG, порт для ножного переключателя, наушники, микрофон
• Видео вход/выход – XVGA output/input, XVGA output/input (вспомогательный монитор), SVHS output/input, VHS output/input, RGB, video standart PAL/NTSC
• Потребляемая мощность 120/200 Вт, 50/60 Hz
• Питание от аккумуляторной батареи до 1,5 часа бесперебойной работы
• Вес – 8 кг

Типы датчиков

ABD

AC

BRE

CAR

CP

GYN

MSK

NC

OB

PED

SP

THY

URO

VAS

Коновесные датчики (CA)

C5-2 R13

*

*

*

*

*

*

*

*

*

*

*

CA123

*

*

*

*

*

*

*

*

*

*

*

*

CA1421

*

*

*

*

*

*

CA430E

*

*

*

*

*

*

*

*

*

*

CA431

*

*

*

*

*

*

*

*

*

*

*

CA631

*

*

*

*

*

*

*

*

*

*

*

*

Линейные датчики (LA)

LA332

*

*

*

*

*

*

*

*

*

*

*

LA435

*

*

*

*

*

*

*

*

*

*

*

LA522E

*

*

*

*

*

*

*

*

*

*

*

LA523

*

*

*

*

*

*

*

*

*

*

*

LA523E

*

*

*

*

*

*

*

*

*

*

*

Фазированные датчики (PA)

PA023E

*

*

*

*

*

PA122E

*

*

*

*

*

*

PA230E

*

*

*

*

*

*

*

*

*

PA121E

*

*

*

*

*

*

Специализированные датчики

E8-5R10P

*

*

*

EC123

*

*

*

EC1123

*

*

*

IOE323

*

*

*

*

*

*

*

*

*

*

*

LP323

*

*

*

*

*

TEE022

*

TEE132

*

*

TRT33

*

*

Допплеровские датчики

2CW

*

*

*

5CW

*

• ABD – абдоминальные исследования
• АС – исследования сонных артерий у взрослых
• BRE – исследования молочной железы
• CAR – кардиология
• CP – детская кардиология
• GYN – гинекология
• MSK – мышечно – скелетная мускулатура
• NC – ненаталогия
• OB – акушерство
• PED – педиатрия
• SP – исследование малых органов
• THY- щитовидной железы
• URO – урология
• VAS - ангиология
