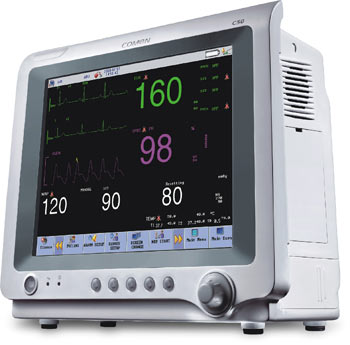

Прикроватный монитор пациента С50

Оказание скорой медицинской помощи при критических состояниях выдвигает много вопросов и проблем, которые требуют правильных и безотлагательных решений. Медицинский работник должен мгновенно разобраться в природе патологии, оценить степень нарушений функционирования жизненноважных систем и начать эффективное лечение.

Лечение и спасение жизни в критических состояниях часто зависит качества и полноты информации. Прикроватный мультипараметный монитор пациента или просто монитор пациента обеспечивает всей информацией о состоянии жизненно важных органах и системах.

Количество показателей мониторинга зависит от состояния пациента, патологии и сферы медицины, где применяется прикроватный монитор. Для примера возьмем использование прикроватного монитора (монитора пациента) в операционной. Основной задачей мониторинга является повышение безопасности, а также полный контроль за состоянием пациента при анестезии и контроль над функциями, которые могут пострадать при оперативном вмешательстве. Прикроватный монитор пациента для этих целей оснащается всеми существующими модуль-системами.

Пациента в палате реанимации в стабильном состоянии возможно проводить мониторирование лишь по нескольким важным показателям – измерение артериального давления, пульс, ЭКГ.

Мультипараметричный прикроватный монитор пациента С50 разработан для использования в приемных отделениях, реанимации, послеоперационных палатах для длительного мониторирования, то есть где необходимо точно определить состояние пациента на протяжении длительного времени.

Жидкокристаллический сенсорный дисплей (диагональ 26 см) отражает основные цифровые и графические показатели работы жизненно важных систем. Монитор пациента имеет удобную систему управления данными пациента и поддерживает функцию рукописного ввода. Еще одно преимущество монитора пациента С50 – расширенная внутренняя память с усиленной защитой от сбоев источника питания.

Прикроватный монитор пациента модели С50 – универсальное медицинское оборудование, которое возможно использовать во всех медицинских областях.

Технические характеристики монитора пациента С50

• 10.4 дюймовый цветной TFT дисплей
• Разрешение - 800x600
• Отражение 12 кривых, скорость 12.5 мм/с, 25 мм/с, 50 мм/с
• Индикатор: индикатор питания и зарядки аккумулятора

Интерфейс

• Подключение к сети
• USB-порт
• VGA-порт
• Порт для системы вызова медицинской сестры
• Сетевой порт для центральной станции мониторирования

Автономное питание:

• Литиево-ионный аккумулятор
• Емкость 4000 мА/ч
• Время работы не менее 4 часов

Сигналы тревоги:

• Визуальный и звуковой сигнал тревоги
• Программируемый верхний и нижний уровень сигнала тревоги

Принтер:

• Встроенный
• 2 канальный термопринтер
• Ширина бумаги: 50мм
• Скорость печати: 12.5 мм/сек, 25 мм/сек, 50 мм/сек

ЭКГ

• Отведения: 12 отведений,5 отведений или 3 отведения
• Скорость развертки: 12.5мм/сек, 25мм/сек, 50мм/сек
• Диапазон ЧСС: у взрослых: 15 - 350уд./мин, в педиатрии: 15 - 350уд./мин
• Точность: ±1% или ±1уд./мин
• Разрешение:1уд./мин
• Увеличение ширины ЭКГ: MON: 0.5 – 40 Hz, DIA: 0.05 - 130 Hz, OPE: 1 – 20 Hz
• ЭКГ волны: 2 канала
• Обнаружение сегмента ST:-2.0mV - +2.0Mv (Автоматическом режиме)
• Анализ аритмий
• При отсоединении электрода звуковая и визуальная сигнализация
• Время срабатывая тревоги не более 12 секунд
• Вычисления PR (PQ) – у взрослых при частоте 15 - 350уд./мин, в педиатрии при частоте 15 - 350уд./мин
• Уровень шума ЭКГ не более 30 мкВ
• Входной ток ЭКГ - 0.1 Ua
• Входное сопротивление более 5 MΩ
• Коэффициент подавления синфазного сигнала: ≥105 Db
• Постоянная константа времени: режим диагностики ≥0.3 с, режим диагностики ≥3.2 с
• Защита от помех: помехоустойчивая частота, защита от электрического ножа и дефибриляции
• Детекция аритмий и водителя ритма
• Кабель ЭКГ: стандартный комплект-кабель ЭКГ для взрослых

SPO2 (Пульсоксиметрия)

• Диапазон измерений: 0-100%
• Разрешение: 1%
• Точность измерения: у взрослых и детей +/- 2% (70-100%), у младенцев - +/- 3% (70-100%)
• Порог тревоги: 1 – 100%

Частота пульса

• Диапазон измерений: 0 - 254 ударов в одну минуту
• Разрешение: 1уд./мин
• Точность измерения: +/- 3 ударов в одну минуту
• Порог тревоги: 0 - 254 ударов в минуту

НИАД

• Метод измерения: автоматический осциллометрический
• Режимы измерения: ручной/автоматический/непрерывный
• Параметры измерения: систолическое, диастолическое, среднее давление
• Единицы измерения: мм.рт.ст/кПа
• Выставляемое время автоматического измерения
• Диапазоны измерений: систолическое давление: взрослые 40 – 270 мм.рт.ст, педиатрический режим 40 – 200 мм.рт.ст, режим новорожденных - 40 – 135 мм.рт.ст; диастолическое давление: взрослые 10 – 210 мм.рт.ст, педиатрический режим 10 – 150 мм.рт.ст, режим новорожденных 10 – 135 мм.рт.ст; среднее давление: взрослые 20 – 230 мм.рт.ст, педиатрический режим 20 – 165 мм.рт.ст, режим новорожденных 20 – 110 мм.рт.ст
• Точность измерения артериального давления: средняя ошибка не более + 5 мм рт.ст. стандартное отклонение не более 8 мм рт.ст.
• Разрешение: 1 мм.рт.ст
• Двойная защита от избыточного давления
• Выставляемые режимы тревоги: систолическое, диастолическое, среднее давление

Температура

• • Диапазон измерений: 0-50C • Разрешение: 0.1C • Точность измерения: 0.1C • Единицы измерения: Цельсия/Фаренгейт • Диапазон тревоги: 0-50C

Дыхание

• Метод измерения: импедансный
• Диапазон измерений: у взрослых и детей – 7 -120 дых/мин., у новорожденных - 7 -150 дых/мин.
• Разрешение:1дых/мин
• Точность измерения: 1 дых/мин
• Регулируемый диапазон тревоги

EtCO2 (капнография)

Капнография бокового протока:

• Диапазон измерения: 0-150мм рт. ст.; 0 – 79%; 0 – 20 кПа
• Точность: ± 2 мм рт. ст. (0-40 мм рт. ст.), ± 5% (41-70 мм рт. ст.), ±8% (71-100 мм рт. ст.), ±10% (101-150 мм рт. ст.)
• Частота регистрации: 50 мл/мин, ±10мл/мин
• Точность частоты регистрации: 15%
• Время запуска: не менее 1 минуты
• Режим: 10 минут после запуска, модуль достигает необходимого режиме точности
• Частота дыхания: 0-120 дыханий в одну минуту
• Время регистрации: <1мин
• Частота дыхания:0-120 дых/мин.
• Время отклика не более 240 млсек.
• Время задержки не более 2 минут

Капнография основного протока:

• Метод инфракрасной абсорбции
• Диапазон измерения: 0 - 150мм рт. ст.; 0 – 79%; 0 – 20 кПа
• Разрешение: 0.1 мм рт. ст.(0-69 мм рт. ст.); 0.25мм рт. ст.(70-150 мм рт. ст.)
• Точность: ± 2 мм рт. ст. (0-40 мм рт. ст.); ± 5% (41-70 мм рт. ст.); ±8% (71-100 мм рт. ст.), ±10% (101-150 мм рт. ст.)

Безопасность

• Соответствует требованиям ISO 13485:2003
• Директива совета CE по MDD93/42/EEC
• Степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды - IP X1

Размер и вес:

• Размер:380мм×320мм×350мм
• Вес: 4.0кг

Условия окружающей среды:

• Питание: AC100-250V, 50/60Hz.
• Температура:0-40℃
• Влажность: 15-85%
