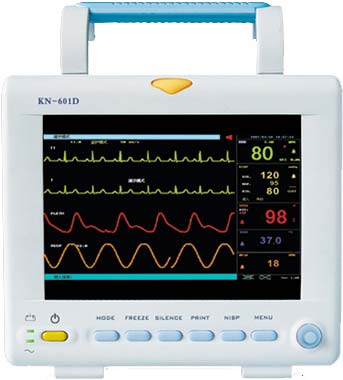

KN – 601D

Мультипараметричний прикроватный монитор пациента из серии KN разработанный специально для применения в машинах скорой и неотложной медицинской помощи, санитарной авиации, при транспортировке больного из отделения в отделение. Данная модель отличается компактностью, малым весом и возможностью крепления к функциональной кроватям или штативу.

Особенности:

  • 8 " цветной TFT дисплей с высоким разрешением, вес 3 килограмма
  • Изображение в режиме реального времени графика ЭКГ, фотоплетизмография (SPO2) и график частоты дыхания. Кроме того на мониторе отражается частота пульса, температура, число дыханий в минуту, степень насыщенности периферической крови кислородом (SPO2), систолическое и диастолическое давление
  • Измеряет температуру на поверхности тела
  • Графики обладают различным цветом, что значительно облегчает наблюдение
  • Фиксация графиков на экране для более детального анализа
  • Автоматическое определение 20 видов аритмий
  • Сохранение и воспроизведение показателей за 256 часов
  • Сохранения до 700 показателей артериального давления, пульса, температуры, дыхания, насыщения кислородом
  • Возможность подключения дополнительного записывающего устройства
  • Три степени звуковой и световой тревоги, выборочное включение и выключение всех параметров
  • Защита от дефибрилляции и электрохирургического инструмента
  • АС/DC напряжение: 100-240 В, 50/60 Гц
  • Возможность подключения к электрической системе автомобиля
  • Аккумуляторная батарея на 2 часа беспрерывной работы
  • Дополнительные возможности: датчик для измерения CO2 и ИАД на 2 канала (double IBP)

Технические характеристики:

Экран:

  • 8 дюймовый цветной TFT монитор высокого разрешения
  • Количество графиков: от 2 до 4

Элементы управления:

  • Стандартные: Ручка управления (coder) и семь кнопок: Меню, Фиксация (freeze) Oткл. тревог, NIBP Пуск/Стоп, Печать Пуск/Стоп, Обнулить и Питание

ЭКГ:

  • Число электродов: 3 или 5
  • Отведения: I, II, III, aVR, aVL, aVF, V
  • Чувствительность: 2.5мм/мВ, 5 мм/мВ, 10 мм/мВ, 20 мм/мВ; погрешность +/-3%
  • Скорость прокрутки: 12.5, 25, 50мм/с; погрешность +/-10%
  • Уровень помех: <30μVP-P
  • Входное сопротивление (импеданс): ≥5мОм
  • Входной измерительный сигнал (Входной ток в контуре, input loop current): ≤0.1мA
  • Частотные характеристики: диагностический режим 0.05 - 130HZ
    режим мониторинга 0.5 - 40HZ
    умеренный режим 1 - 20HZ
  • Коэффициент ослабления синфазного сигнала (CMRR): диагностический режим ≥90dB
    режим мониторинга ≥100dB
    умеренный режим ≥100dB
  • Метод вычисления ЧСС: среднее число 4 ~ 12 R зубцов
  • Время реакции на изменение ЧСС: <9с
  • Диапазон измерения сердечных сокращений: у взрослых 15 – 300 ударов в минуту
    в педиатрии 15 – 350 ударов в минуту
  • Погрешность в измерении частоты сокращений: ±2 %
  • Сигналы тревоги: аудио – и видеосигналы
  • Спектр сигналов тревоги: 0 – 301 ударов в минуту, верхняя и нижняя граница корригируется
  • Система защиты: изолированная защита 4000 V, дефибрилляционная защита
  • Система защиты и время восстановления после дефибрилляции: в режиме мониторирования ЭКГ волна восстанавливается в течении 5 секунд
  • Режимы измерения: диагностический режим, режим мониторирования, операционный режим
  • Диапазон напряжений: - 5.0мV - +5.0мV
  • Обнаружение/подавление импульсов водителя ритма:
    диапазон входного напряжения ±2 мВ до ±700 мВ
    длительность входного импульса: 0.5мс – 2мс
  • Амплитуда подавления T-зубца: 1.4мV
  • Чувствительность к сердечному ритму: >200мV

Неинвазивное измерение АД (NIBP):

  • Метод измерения: Осцилометрический
  • Выводимые параметры: Систолическое, диастолическое и среднее давление, частота пульса и время последнего измерения
  • Диапазон давления NIBP:
  • Диапазон систолического давления: для взрослых – 40 - 270mmHg
    для детей – 40 - 200mmHg
    для новорожденных – 20 - 235mmHg
  • Диапазон диастолического давления: для взрослых – 10 - 215mmHg
    для детей – 10 - 150mmHg
    для новорожденных – 20 - 165mmHg
  • Диапазон среднего давления: для взрослых – 20 - 235mmHg
    для детей – 10 - 100mmHg
    для новорожденных – 20 - 110mmHg
  • Точность измерения давления: ±5mmHg
  • Единицы измерения: mmHg/Kpa
  • Сигналы тревоги: аудио – и видеосигналы
  • Спектр сигналов тревоги: систолическое давление – 0 - 301mmHg, верхняя и нижняя граница корригируется, диастолическое давление – 0 - 301mmHg, верхняя и нижняя граница корригируется
  • Режимы измерения: для взрослых – ручной, автоматический и непрерывный
    для детей – ручной, автоматический и непрерывный
    для новорожденных – ручной, автоматический
  • Диапазон измерения давления: 0 - 300mmHg
  • Статистическая погрешность: ±3mmHg
  • Диапазон измерения частоты сердечных сокращений:40 – 240 ударов в минуту
  • Защитный механизм предотвращающий давление в манжете выше 300mmHg
  • Цикличность измерения давления в минутах:1 – 3 – 5 – 10 – 15 – 30 – 60 – 90 – 120 – 180 – 240 – 480

Пульсоксиметрия (SpO2):

  • Мониторируемые параметры: сатурация артериальной крови (SpO2) и частота пульса на периферических сосудах (ЧПП), плетизмография
  • Диапазон измерения SpO2: 0 – 100 %
  • Действительная погрешность: ±2 % (70–100 % SpO2)
  • Диапазон измерения частоты сердечных сокращений: 25–250 уд./мин (±3 уд./мин)
  • Спектр сигналов тревоги: 0 – 100 %, выбираемые пользователем верхние и нижние пределы сигналов тревоги по SpO2 и частоты сердечных сокращений
  • Сигналы тревоги: аудио – и видеосигналы

Дыхание (RESP):

  • Метод измерения: Обнаружение изменения импеданса
  • Диапазон измерения частоты дыхания : для взрослых – 7 – 120 в минуту для детей/новорожденных – 7 – 150 в минуту
  • Точность (частота дыхания): ±2 вдохов/мин
  • Диапазон импеданса: 0.3 – 3Ом
  • Базовое значение импеданса: 200 – 4000Ом при частоте возбуждения 50 - 120kHz
  • Сигнал по апноэ: через 10 – 40 секунд
  • Спектр сигналов тревоги: 0 – 121 вдохов/мин
  • Сигналы тревоги: Выбираемые пользователем верхний и нижний пределы сигнала тревоги по частоте дыхания, а также предел сигнала тревоги по апноэ
  • Сигналы тревоги: аудио – и видеосигналы

Температура:

  • Число каналов: 2
  • Температурный диапазон: 0 до 50 °C
  • Точность: ±0,1 °C
  • Единицы измерения: Цельсий(°C )/Фаренгейт(°F)
  • Спектр сигналов тревоги: 0 до 50 °C
  • Сигналы тревоги: Выбираемые пользователем верхний и нижний пределы сигналов тревоги по температуре
  • Сигналы тревоги: аудио – и видеосигналы

    • Опциональные модули:

    Модуль инвазивного измерения АД (IBP)

    • Диапазон измеряемого АД 0 – 300 mmHg
    • Разрешающая способность 1 mmHg
    • Единица измерения mmHg, kPa
    • Статистическая и динамическая погрешность ± 4mmHg
    • Чувствительность датчика 5uV/V/mmHg
    • Коэффициент сопротивления 300~3000Ω
    • Сигнал тревоги аудио – и видеосигналы

    Модуль измерения уровня СО2

    • Метод измерения: инфракрасная абсорбция
    • Режим измерения: боковой поток
    • Диапазон измерения 0 – 13,1% (0 - 99.6 mmHg)
    • Разрешающая способность 1 mmHg
    • Единица измерения %, mmHg, kPa
    • Точность от 0 <5 % CO2 ±0.3% (±2.0 mmHg); ≥5 % CO2 ±10 %
    • Частота дыхания 3 – 150 в минуту
    • Режим автоматической и ручной калибровки
    • Пределы тревог - установка в диапазоне измерений
    • Сигнал тревоги аудио – и видеосигналы

    Модуль газоанализа

    • Метод измерения: инфракрасная абсорбция
    • Режим измерения: основной поток
    • Анализируемые газы : СО2, N2O, O2, ENF (Энфлуран), ISO (Изофлуран), DES (Десфлуран), SEV (Севофлуран), HAL(Галотан)
    • Разрешающая способность 1 mmHg
    • Единица измерения %, mmHg, kPa
    • Автоматическая калибровка
    • Время готовности – менее 10 секунд, для достижения стандартной точности 60 секунд
    • Время нарастания (10л/с): CO2 ≤ 90 мс, O2 ≤ 300 мс, N2O ≤ 300 мс, Hal, Iso, Enf, Sev, Des ≤ 300 мс
    • Диапазон измерения и точность: CO2 :0 -10 % ± 0, 5%, N2O: 0 - 100 % ± 2%, O2: 0 - 100 % ± 3%, HAL, ISO, ENF: 0 - 5 % ± 0,15%, SEV 0 - 8% ± 0, 15%, DES 0 - 18% ± 0, 15%
    • Частота дыхания 3 – 150 в минуту
    • Сигнал тревоги аудио – и видеосигналы

Дополнительные порты: RS232, Internet port

Вес монитора: 3 килограмма с аккумуляторами.

Требования к питанию:

  • Напряжение переменного тока: 220V±10% с частотой 50/60Hz±2%
  • Потребляемая мощность: 80Ватт
  • Плавкие предохранители: На 100–240 В переменного тока: T 2,5А, 250 В, 5 x 20 мм
  • Характеристика аккумуляторной батареи:
  • Тип аккумуляторной батареи: свинцовые аккумуляторы (Pb) 12V/4.5AH
    литиевые аккумуляторы 14V/4.4AH (опционально)
  • Время перезарядки: ≥ 5 часов (зарядный ток 0,5 А)
  • Время эксплуатации без дозарядки≥ 120 минут (литиевый аккумулятор ≥ 240 минут)
