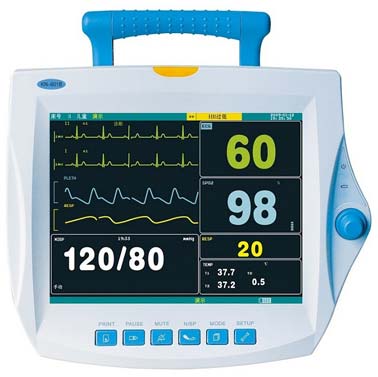

KN – 601B

Удобный, эргономичный монитор пациента значительно облегчает работу врачей и среднего медицинского персонала.

Особенности:

• 12.1 " цветной TFT дисплей с высоким разрешением
• Изображение в режиме реального времени графика ЭКГ, фотоплетизмография (SPO2) и график частоты дыхания. Кроме того на мониторе отражается частота пульса, температура, число дыханий в минуту, степень насыщенности периферической крови кислородом (SPO2), систолическое и диастодическое давление
• Графики обладают различным цветом, что значительно облегчает наблюдение
• Фиксация графиков на экране для более детального анализа
• Автоматическое определение 20 видов аритмий
• Сохранение и воспроизведение показателей за 256 часов
• Расчет концентрации лекарственных веществ
• Сохранения до 700 показателей артериального давления, пульса, температуры, дыхания, насыщения кислородом
• Возможность подключения дополнительного записывающего устройства
• Три степени звуковой и световой тревоги, выборочное включение и выключение всех параметров
• Защита от дефибрилляции и электрохирургического инструмента
• АС/DC напряжение: 100-240 В, 50/60 Гц
• Аккумуляторная батарея на 120 минут беспрерывной работы
• Дополнительные возможности: датчик для измерения CO2 и ИАД на 2 канала (double IBP)

Технические характеристики

Экран:

• 12,1 дюйма (30,7 см) цветной TFT монитор высокого разрешения
• Количество графиков: от 2 до 4

Элементы управления:

• Стандартные: Ручка управления (coder) и пять кнопок: Oткл. тревог, NIBPПуск/Стоп, Печать Пуск/Стоп, Обнулить и Питание

ЭКГ:

• Число электродов: 3 или 5
• Отведения: I, II, III, aVR, aVL, aVF, V
• Чувствительность: 2.5мм/мВ, 5 мм/мВ, 10 мм/мВ, 20 мм/мВ; погрешность +/-3%
• Скорость прокрутки: 12.5, 25, 50мм/с; погрешность +/-10%
• Уровень помех: <30μVP-P
• Входное сопротивление (импеданс): ≥5мОм
• Входной измерительный сигнал (Входной ток в контуре, input loop current): ≤0.1мA
• Частотные характеристики: диагностический режим 0.05 - 130HZ
  режим мониторинга 0.5 - 40HZ
  умеренный режим 1 - 20HZ
• Коэффициент ослабления синфазного сигнала (CMRR): диагностический режим ≥90dB
  режим мониторинга ≥100dB
  умеренный режим ≥100dB
• Диапазон измерения сердечных сокращений: у взрослых 15 – 300 ударов в минуту в педиатрии 15 – 350 ударов в минуту
• Погрешность в измерении частоты сокращений: ±2 %
• Сигналы тревоги: аудио – и видеосигналы
• Спектр сигналов тревоги: 0 – 301 ударов в минуту, верхняя и нижняя граница корригируется
• Система защиты: изолированная защита 4000 V, дефибрилляционная защита
• Система защиты и время востановления после дефибрилляции: в режиме мониторирования ЭКГ волна восстанавливается в течении 5 секунд
• Режимы измерения: диагностический режим, режим мониторирования, операционный режим
• Диапазон напряжений: - 8.0мV - +8.0мV
• Обнаружение / подавление импульсов водителя ритма: диапазон входного напряжения ±2 мВ до ±700 мВ
  длительность входного импульса: 0.1мс – 2мс
  длительность нарастания: 10мс – 100мс
• Чувствительность к сердечному ритму: >200мV

Неинвазивное измерение АД (NIBP):

• Метод измерения: Осцилометрический
• Выводимые параметры: Систолическое, диастолическое и среднее давление, частота пульса и время последнего измерения
• Диапазон давления NIBP:
• Диапазон систолического давления: для взрослых – 40 - 270mmHg
  для детей – 40 - 200mmHg
  для новорожденных – 20 - 235mmHg
• Диапазон диастолического давления: для взрослых – 10 - 215mmHg
  для детей – 10 - 150mmHg
  для новорожденных – 20 - 165mmHg
• Диапазон среднего давления: для взрослых – 20 - 235mmHg
  для детей – 10 - 100mmHg
  для новорожденных – 20 - 110mmHg
• Точность измерения давления: ±5mmHg
• Единицы измерения: mmHg/Kpa
• Сигналы тревоги: аудио – и видеосигналы
• Спектр сигналов тревоги: систолическое давление – 0 - 301mmHg, верхняя и нижняя граница корригируется, диастлическое давление – 0 - 301mmHg, верхняя и нижняя граница корригируется
• Режимы измерения: для взрослых – ручной, автоматический и непрерывный
  для детей – ручной, автоматический и непрерывный
  для новорожденных – ручной, автоматический
• Диапазон измерения давления: 0 - 300mmHg
• Статистическая погрешность: ±3mmHg
• Диапазон измерения частоты сердечных сокращений:40 – 240 ударов в минуту
• Защитный механизм предотвращающий давление в манжете выше 300mmHg
• Цикличность измерения давления в минутах:1 – 3 – 5 – 10 – 15 – 30 – 60 – 90 – 120 – 180 – 240 – 480

Пульсоксиметрия (SpO2):

• Мониторируемые параметры: сатурация артериальной крови (SpO2) и частота пульса на периферических сосудах (ЧПП), плетизмография
• Диапазон измерения SpO2: 0 – 100 %
• Действительная погрешность: ±2 % (70–100 % SpO2)
• Диапазон измерения частоты сердечных сокращений: 25–250 уд./мин (±3 уд./мин)
• Спектр сигналов тревоги: 0 – 100 %, выбираемые пользователем верхние и нижние пределы сигналов тревоги по SpO2 и частоты сердечных сокращений
• Сигналы тревоги: аудио – и видеосигналы

Дыхание (RESP):

• Метод измерения: Обнаружение изменения импеданса
• Диапазон измерения частоты дыхания : для взрослых – 7 – 120 в минуту для детей/новорожденных – 7 – 150 в минуту
• Точность (частота дыхания): ±2 вдохов/мин
• Диапазон импеданса: 0.3 - 3Ω
• Базовое значение импеданса: 200 - 4000Ω при частоте возбуждения 50 - 120kHz
• Сигнал по апноэ: через 10 – 40 секунд
• Спектр сигналов тревоги: 0 – 121 вдохов/мин
• Сигналы тревоги: Выбираемые пользователем верхний и нижний пределы сигнала тревоги по частоте дыхания, а также предел сигнала тревоги по апноэ
• Сигналы тревоги: аудио – и видеосигналы

Температура:

• Число каналов: 2
• Температурный диапазон: 0 до 50 °C
• Точность: ±0,1 °C
• Единицы измерения: цельсий(°C )/фаренгейт(°F)
• Спектр сигналов тревоги: 0 до 50 °C
• Сигналы тревоги: Выбираемые пользователем верхний и нижний пределы сигналов тревоги по температуре
• Сигналы тревоги: аудио – и видеосигналы

Требования к питанию:

• Напряжение переменного тока: 220V±10% с частотой 50/60Hz±2%
• Потребляемая мощность: 80Ватт
• Плавкие предохранители: На 100–240 В переменного тока: T 2,5А, 250 В, 5 x 20 мм

Характеристика аккумуляторной батареи:

• Тип аккумуляторной батареи: свинцовые аккумуляторы (Pb) 12V/4.5AH
• Время перезарядки: ≥ 5 часов (зарядный ток 0,5 А)
• Время эксплуатации без дозарядки≥ 120 минут
