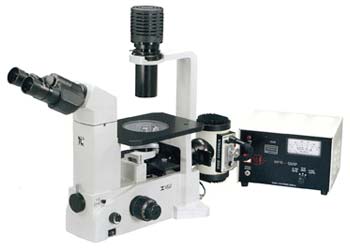

Инвертированные биологические микроскопы MEIJI TECHNO - универсальные, модульные, эргономичные микроскопы, которые превосходно подходят для научных и клинических исследований. Серия TC5000 предназначена для широкого круга рутинных задач, включая исследования: культур, преципитатов, осадков, а также для клинических исследований, включая изучение живых клеток, оплодотворение in vitro, наблюдение при эпилюминесценции и видеомикроскопию высокого разрешения. Серия TC5000 имеет отличные оптические характеристики, благодаря высококачественной оптической системе MEIJI TECHNO Planachromat Epi ICOS™ (скорректированной «на бесконечность»). Методы исследования включают светлое поле, фазовый контраст и люминесценцию.
Гарантия на механические части 5 лет, на электронные компоненты 1 год.
Характеристики
Визуальные насадки
Бинокуляр (тип Зидентопфа) и тринокуляр (тип Зидентопфа) для установки камеры, наклон 30°, диоптрийная настройка на левом окуляре, настройка межзрачкового расстояния 53 мм - 75 мм. Для фото-/видеодокументации предназначен светоделитель 80/20 для тринокуляра (100% на окуляры или 80% на фототрубку и 20% на окуляры).
Эргономичная наклоняемая бинокулярная насадка (опция)
На микроскопы MEIJI TECHNO серии TC5000 можно установить опциональную наклоняемую эргономичную бинокулярную насадку (MA957/15) с регулируемым наклоном от 10° до 50°, диоптрийной настройкой на левом окуляре, настройкой межзрачкового расстояния 53 мм - 75 мм. При использовании фото/видеоблока со светоделителем 80/20 для фото-/видеодокументации, 80% света направляется в фотовыход, а 20% - на окуляры.
Объективы
Светлопольные объективы TC Planachromat (TC5100, TC5200). Фазово-контрастные объективы TC Planachromat Ph «на бесконечность» (TC5300, TC5400). Эпи-люминесцентные объективы TC Planachromat F «на бесконечность» (TC5500, TC5600).
Столик
Плоский столик 180 x 245 мм с керамическим покрытием и съемной стеклянной вставкой с отверстием 45 мм.
Опциональный механический съемный столик
Съемный механический столик, 112 x 72 мм с держателем пластины и эргономичной коаксиальной рукояткой управления с правой стороны.
Люминесцентный блок (TC5500, TC5600)
Люминесцентный блок, включая UV набор фильтров. Фонарь для ртутной лампы 100Вт. Источник питания для блока лампы. Трехпозиционный эпи-люминесцентный слайдер. Возбуждающие наборы фильтров для синего и зеленого цвета. Фильтр нейтральной плотности ND50.
Фото-/видеовыход
Все модели имеют фотовыход на передней панели для камер CCD/CMOS, 35 мм SLR и цифровых камер. Плюс опциоанльно тринокулярная насадка.
Cерия TC5000 информация для заказа
Модель | Оптическая насадка | Окуляры | Объективы | Конденсор | Осветитель |
TC5100 | Бинокуляр | SWH10x F.N. 22 | TC Planachromat 10x, 20x | TC конденсор N.A. 0.30, W.D. 73 мм | Вертикальный галогеновый 6В 30Вт осветитель по Келеру |
TC5200 | Тринокуляр | ||||
TC5300 | Бинокуляр | SWH10x F.N. 22 | TC Planachromat Ph10x, Ph20x | TC конденсор N.A. 0.30, W.D. 73 мм с фазовым слайдером | |
TC5400 | Тринокуляр | ||||
TC5500 | Бинокуляр | SWH10x F.N. 22 | TC Planachromat F10x, F20x | TC конденсор N.A. 0.30, W.D. 73 мм | Галоген. осветитель 6В 30Вт, люминесц. ртутная лампа 100В |
TC5600 | Тринокуляр |
Поставляются в коробке с пенополистеролом с защитным чехлом и руководством пользователя.
Компоненты и принадлежности
Код | Описание | |
Оптические насадки | ||
MA815 | Бинокуляр (тип Зидентопфа), наклон 30°, диаметр окулярной трубки 30 мм | |
MA816 | Тринокуляр (тип Зидентопфа), наклон 30°, диаметр окулярной трубки 30 мм | |
MA957/15 | Эргономичная бинокулярная насадка, регулируемый наклон от 10° до 50°, диаметр окулярной трубки 30 мм для использования с микроскопами серии TC5000 и IM7000 | |
Окуляры (диаметр трубки 30 мм) | ||
MA817 | Сверхширокопольный окуляр с вынесенным фокусом SWH10x F.N. 22, диаметр 30.0 мм с держателем шкалы 25 мм | |
MA818 | Сверхширокопольный окуляр с вынесенным фокусом SWH15x F.N. 16, диаметр 30.0 мм с держателем шкалы 19 мм | |
MA819 | Сверхширокопольный окуляр с вынесенным фокусом SWH20x F.N. 12, диаметр 30.0 мм с держателем шкалы 19 мм | |
MA859 | Сверхширокопольный фокусировочный окуляр с вынесенным фокусом SWH10x-F F.N. 22, диаметр 30.0 мм с держателем шкалы 25 мм | |
Светлопольные объективы TC Planachromat «на бесконечность» | ||
MA820 | TC Planachromat 4x, N.A. 0.13, F.L. 50.0, W.D. 17.3 мм | |
MA821 | TC Planachromat 10x, N.A. 0.25, F.L. 20.0, W.D. 7.6 мм | |
MA822 | TC Planachromat 20x, N.A. 0.40, F.L. 10.0, W.D. 7.0 мм | |
MA823 | TC Planachromat 40x, N.A. 0.65, F.L. 5.0, W.D. 2.8 мм | |
Фазово-контрастные объективы TC Planachromat «на бесконечность» | ||
MA825 | TC Planachromat Ph4x, N.A. 0.13, F.L. 50.0, W.D. 17.3 мм | |
MA826 | TC Planachromat Ph10x, N.A. 0.25, F.L. 20.0, W.D. 7.6 мм | |
MA827 | TC Planachromat Ph20x, N.A. 0.40, F.L. 10.0, W.D. 7.0 мм | |
MA828 | TC Planachromat Ph40x, N.A. 0.65, F.L. 5.0, W.D. 2.8 мм | |
Эпилюминесцентные объективы TC Planachromat «на бесконечность» | ||
MA849 | TC Planachromat F4x, N.A. 0.13, F.L. 50.0, W.D. 17.5 мм | |
MA850 | TC Planachromat F10x, N.A. 0.30, F.L. 20.0, W.D. 7.5 мм | |
MA851 | TC Planachromat F20x, N.A. 0.40, F.L. 10.0, W.D. 7.5 мм | |
MA852 | TC Planachromat F40x, N.A. 0.60, F.L. 5.0, W.D. 2.9 мм | |
Стандартные компоненты и принадлежности для эпилюминесценции | ||
TC-FL | Модульный шестипозиционный люминесцентный блок с тремя наборами люминесцентных фильтров | |
TC-LH | Фонарь для ртутной лампы 100Вт | |
FL-PWJ | Источник питания для блока лампы | |
BA-005 | Запасная ртутная лампа HBO 100Вт | |
MA860 | Фильтр нейтральной плотности ND25, диаметр 29.8 мм | |
Конденсоры | ||
MA853 | TC конденсор, N.A. 0.30, рабочее расстояние 73 мм | |
MA854 | TC конденсор, N.A. 0.55, рабочее расстояние 20.5 мм (для использования с объективом MA823 40x) | |
Столики | ||
MA380/05 | Съемный механический столик, 112 x 72 мм с держателем пластины и эргономичной коаксиальной рукояткой управления с правой стороны | |
MA878 | Стеклянная вставка для предметного столика для микроскопов серии TC5000 | |
Принадлежности для фазово-контрастной микроскопии | ||
MA855 | Фазовый слайдер | |
MA458/05 | Центрирующий телескоп (диаметр=30 мм) | |
Фильтры | ||
MA196 | Фильтр нейтральной плотности ND50 | |
MA197 | Фильтр нейтральной плотности ND13 | |
MA860 | Фильтр нейтральной плотности ND25 | |
MA861 | Зеленый интерференционный фильтр в держателе 51 мм (546нм) | |
MA863 | Кобальтовый прозрачный фильтр в держателе 51 мм | |
MA856 | LB100 Прозрачный синий фильтр в держателе 51 мм | |
MA857 | G533 Прозрачный зеленый фильтр в держателе 51 мм | |
MA858 | ND25 фильтр нейтральной плотности в держателе 51 мм | |
Препаратодержатели | ||
MA382 | Держатель для стеклянных слайдов, 1” x 3” | |
MA378 | Держатель гемоцитометра | |
MA383 | Держатель камеры | |
MA864 | Держатель планшетов Терасаки | |
MA384 | Держатель чашки Петри, диаметр 35 мм | |
MA385 | Держатель чашки Петри, диаметр 55 мм | |
MA387 | Держатель чашки Петри, диаметр 65 мм | |
Микрометры диаметром 25 мм для использования с окулярами MA817 и MA859 | ||
MA523 | Перекрестие | |
MA506 | Линейная шкала, 10 мм со 100 делениями, 0.01 мм | |
MA509 | Линейная шкала, 5 мм со 100 делениями, 0.05 мм | |
MA510 | Решетка, 10 мм квадрат разделенный на 100 квадратов по 1 мм | |
MA524 | Решетка, 10 мм квадрат, разделенный на 400 квадратов по 0.5 мм | |
MA542 | Перекрестие с градуировкой 0.1 мм | |
Микрометры столиков | ||
MA285 | Линейная шкала, 1 мм с делениями по 0.01 мм, для проходящего света | |
MA286 | Линейная шкала, 0.4” с делениями по 0.001”, для проходящего света | |
Другие компоненты и принадлежности | ||
MA906 | Резиновый наконечник для окуляра MA817 SWH10x | |
MA326 | Запасная галогеновая лампа 6Вт 30В | |
MA327 | Запасной предохранитель 3А для галогенного осветителя | |
MA809/20 | Сетевой кабель 220В |
