Узи аппарат MyLab Five Vet

MyLab Five Vet

MyLab Five Vet – ультразвуковой аппарат последнего поколения, в котором открытость и модульность системы сочетается с исключительной универсальностью и портативностью.

Ультразвуковой аппарат компании Еsaote отличается от медицинского ветеринарного оборудования подобного класса других производителей клинической точностью, качеством визуализации, компактностью, функциональностью, универсальностью и значительным модульным потенциалом.

Клиническая точность достигается за счет новейших технологий в сфере визуализации: TEI (улучшенная визуализация ткани), MView (режим мультинаправленного просмотра изображения, устранение теней, артефактов, бликов), XView (обработка каждого кадра изображения на пикслельном уровне, что избежать большинства артефактов) и целого ряда других подобных разработок.

Кроме того, одновременное подключение и использование нескольких типов ультразвуковых датчиков, конвексного, линейного и фазированого, увеличивает информативность исследования.

Система имеет современный дизайн, который удачно сочетается с портативностью – 15 дюймовый ЖКТ – монитор высокого разрешения, встроенная клавиатура, DWD/RW. Использование мобильной тележки, безопасного футляра для транспортировки и аккумуляторная батарея дает возможность работать MyLab Five Vet в различных условиях.

Универсальность системы реализуется широким спектром ветеринарных лицензий (кардиологический, абдоминальный и репродуктивный пакет, исследование сухожилий), специализированных технологий, а также использованием мультичатотных и специализированных датчиков.

Открытая, модульная система позволяет гибко подходить к эксплуатации MyLab Five Vet и реализовывать новые разработки компании Еsaote в области портативных ультразвуковых систем.

Основные технические характеристики:

• Методы сканирования: линейный, конквесный, микроконвексный, фазированый

• Режимы сканирования: B-режим, В – Steer, М – режим, доплеровские режимы (опционально) - CW - непрерывноволновой, PW/HPRF - импульсноволновой с высокой частотой повторения импульсов, CFM - цветное картирование, режим тканевого допплера (TVM (Tissue Velocity Mapping))

• Форматы изображения: полный экран, полиэкран (B /М - режим, B - режим +допплер), мультиплексные форматы

• Разъем для одновременного подключения 3 -х датчиков: (мультичастотные конвексные, микроконвексные, линейные, фазированные и доплеровские датчики)

• Переменная апертура и динамическая фокусировка

• Регулируемая позиция фокальных точе

• Полностью цифровой преобразователь луча визуализации

• Технологии для улучшенной визуализации: TEI, Mview, Xview

• Специализированные пакеты для вычислений: кардиологический пакет для исследования собаки, кошки и лошади, абдоминальный пакет для исследования собаки, кошки и лошади, репродуктивные исследования в собак, кошек и лошадей, исследование сухожилий (лошади)

• Специализированные технологии: Stress Echo, Contrast(CnTI), Xstrain (только в режиме off-line), СMM (анатомический M- режим), V-PAN

• Цветной 15” LCD монитор с высоким разрешением

• Двухпроцессорные комплексы с ПО Unix и WindowsXP

• Форматы Windows (BMP, AVI ) для сохранения изображений и клипов

• Архивирование результатов исследования в режиме реальном времени

• Встроенный жесткий диск, а также внешнее считывающее и пишущее CD/DVD устройство (опционально)

• Програмное обеспечение - MyLab™ Desk, DICOM, IHE, Privacy HIPAA

• Соединительные порты - RS – 232, LAN RJ45, 2 USB

• Cпециализированные порты – аудио вход/выход, порт ECG, порт для ножного переключателя, наушники, микрофон

• Видео вход/выход – XVGA output/input, XVGA output/input (вспомогательный монитор), SVHS output/input, VHS output/input, RGB, video standart PAL/NTSC

• Потребляймая мощность 120/200 Вт, 50/60 Hz

• Питание от акумуляторной батареи (опционально)

• Вес – 8 кг

Аксессуары расширяющие функциональные возможности MyLab Five Vet

Ультразвуковые датчики последнего поколения

  • Высокоеффективные датчики с высокой плотностью кристаллов, гарантируют максимальное качество изображения во всех диагностических случаях
  • Расширеный частотный диапазон, дает возможность точной настройки частоты для всех областей использования, включая стандартне и гармонические отображения ультразвуковых волн
  • Высокая чуствительность допплер режимов, включая цветовое картирование CFM. Энергетический (Power),направленый енергетический (VeloPower) и спектральный PW/CW доплер/
  • Гибкий кабель для удобства и меневрености во время исследования
  • Долговечность и надежность позволяет использовать аппарат MyLab Bridge VET в самых екстремальных условиях

Типы датчиков



ABD

CAR

OB

SP

MSK

Коновесные датчики (CA)

C5-2 R13

*

*

*

*

*

CA123

*

*

*

*

*

CA1421

*



*

*

*

CA430E

*

*

*

*

*

CA431

*

*

*

*

*

CA631

*

*

*

*

*

Линейные датчики (LA)

LA332

*



*

*

*

LA435

*



*

*

*

LA522E

*



*

*

*

LA523P

*



*

*

*

Фазированные датчики (PA)

PA023E

*

*







PA122E

*

*







PA230E

*

*

*





PA121E

*

*







Специализированные датчики

IOE323

*



*



*

LP323

*



*





TEE022



*







TEE122



*







TEE132



*







LV513





*





Допплеровские датчики

2CW



*







5CW



*







ABD – абдоминальные исследования, CAR – кардиология, OB – репродуктивная функция, MSK – мышечно – скелетная мускулатура, SP – исследование малых органов.

Типы датчиков используемых для исследований с контрастным веществом:



ABD

CAR

OB

MSK

SP

СA430

*

*







PA230

*









ABD – абдоминальные исследования, CAR – кардиология, OB – репродуктивная функция, MSK – мышечно – скелетная мускулатура, SP – исследование малых органов.

Передовые технологии реализованные в MyLab Bridge VET

Програмное обеспечение Специализированое программное обеспечение для ветеринарных исследований
Специализированные ультразвуковые датчики для ветеринарных исследований с частотой до 18 Mhz для точной и детализированной визуализации поверхностных структур и малых органов
Адаптивный алгоритм в режиме реального времени для достижения томографического качества. Обработка каждого кадра на пиксельном уровне для устранения зернистости и шумовых эффектов
Мультинаправленный просмотр изображения или многолучевое сложносоставное сканирование. Комбинация стандартных прямых и управляемых лучей под разными углами приводит к уменьшению значительного количества артефактов
Tp-View Виртуальный конвекс. Увеличение сектора обзора при линейном сканировании без потери качества ультразвуковой визуализации
CnTI™ Визуализация с контрастными веществами последнего поколения. Обеспечивает точное определение микрочастиц в исследуемых тканях и органах в режиме реального времени
V-PAN Панорамное сканирование. «Сшивание» отдельных ультразвуковых снимков и формирование цельного изображения интересующей области или органа
TEI Режим тканевой гармоники для обеспечения качества визуализации и диагностической точности у «трудных пациентов»
СММ Специализированный мультинаправленный М-режим или анатомический М-режим. Повышение качества исследования графического М-режима в кардиологии
Архивация Встроеные USB порты для сохранения изображений и клипов в формате BMP, AVI или формате DICOM
Работа в сети Встроеная сетевая карта для прямого LAN соеденения
Возможность безпроводного соеденения
Обмен даными MyLab™Desk специальное ПО для хранения информации

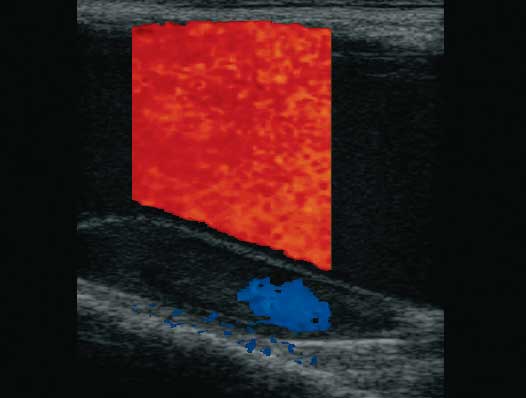

Библиотека ультразвуковых изображений MyLab Five Vet

Гетерогенная и диффузная селезенка собаки Дуоденум и печень собаки Почка и селезенка собаки TEI - улучшенная визуализации ткани TP-View - увеличение сектора сканирования
Открытый артериальный проток собаки Большой камень в жёлчном пузыре собаки Сформированое яйцо курици (Xview) MView ультинаправленный просмотр изображения
Кардиология собак: вид правой окологрудинной линии. Поток через дефект межпредсердной перегородки, сброс крови слева направо без турбулентного потока Аорта кобилы, каудальная часть, ендоректальное изображение СММ Специализированный мультинаправленный М-режим 18 МГц Высокочастотное сканирование

Соединение

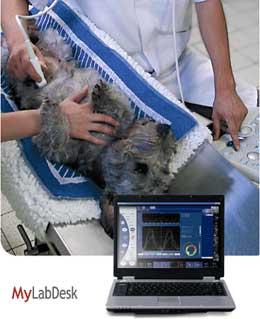

Программный пакет MyLabDesk - эксклюзивная разработка компании Esaote, которая позволяет пользователю, установив программное обеспечение на персональном компьютере, проводить хранение и обработку полученных при ультразвуковом исследовании данных.

MyLab Five VET отвечает последним требованиям в области «безбумажной» обработки, хранения и передачи данных.

Для хранения данных пользователь имеет возможность выбрать следующие носители информации: жесткий диск, DVD-диск (опционально), USB флеш-память, сетевая память.

Изображения и клипы сохраняются в режиме реального времени, их возможно просматривать и передавать в различных форматах, используя встроенную систему сбора и обработки данных. Кроме то изображения также можно печатать на видео-, USB- и компьютерных сетевых принтерах с использованием беспроводных соединений.

MyLabDesk – последнее слово компании Esaote в разработке системы управления изображениями для оптимизации рабочего процесса и служит надежной передающей станцией для просмотра изображений и обработки данных.

MyLabDesk является надежной основой для резервного копирования данных и удаленного архивирования.
