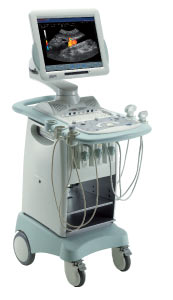

MyLab40Vet - универсальная ультразвуковая система для ветеринарных исследований, идеальный выбор для ветеринарных клиник и крупных коневодческих хозяйств.

Полный спектр ультразвуковых режимов и современных технологий:

Ультразвуковой аппарат MyLab40Vet созданный на основе модульной архитектуры MyLab World, что позволяет задействовать полный спектр ультразвуковых режимов, инновационных пакетов и технологий. MyLab40Vet может быть укомплектована модулями по кардиологии (в специализированный кардиологический пакет входит Compass M – режим и тканевой допплер (Tissue Velocity Mapping)), модулем по визуализации репродуктивных органов животных и контрастной ультразвуковой визуализации. Использование современных технологий и ультразвуковых режимов позволяет значительно расширить информативность и диагностическую точность скрининговых и специализированных исследований в ветеринарии.

Широкий выбор ультразвуковых датчиков:

Разработчики ультразвукового аппарата MyLab40Vet учли все потребности современной ветеринарии. Ультразвуковая система имеет 3 коннектора для подключения широкополосных фазированных, конвексных и линейных датчиков частотой до 18 МГц, а также допплеровского датчика. В спектр используемых датчиков входит линейные эндоректальные датчики, которые необходимы при исследовании репродуктивной функции у крупного рогатого скота и коней.

Специализированный ветеринарный программный пакет:

Программный пакет 9.10 реализованный в MyLab40Vet включает в себя расчеты абдоминальных органов собак, кошек и лошадей. В серошкальном – шкальном режиме возможно измерение 14 основных абдоминальных органов – почек, мочевыводящей системы, надпочечных желез, поджелудочной железы, селезенки, желудочно – кишечной системы, лимфатической системы, печени, желчного пузыря, простаты, матки, яичника, верхние полые вены (Caudal Vena cava) и портальные вены (Portal Vein).

В допплеровских режимах возможно 4 группы измерений: печеночные вены, почечная артерия, портальные вены, печеночная артерия. Измерения скорости систолы и диастолы, а также индекс резистентности почечной и печеночной артерии.

Оптимальная коммуникационная система для ветеринарных клиник:

Коммуникация в MyLab40Vet представлена USB - портами, CD/DVD приводом и современной системой управление данными MyLab Desk. Полученное изображение возможно сохранять в различных форматах (BMP, JPEG, киноклипах) и при выборе окончательного формата, оператор может легко сохранить данные исследования в интегрированный жесткий диск, записать на DVD/CD диск, USB накопитель или другой цифровой носитель. Возможно присоединение принтера по USB – или PC – соединению, а также передача данных по беспроводной сети.

Программный пакет MyLab Desk является идеальным решением для частных ветеринарных клиник и хозяйств для повышения качества и продуктивности работы. MyLab Desk запускает интерфейс MyLab40Vet на стандартном персональном компьютере и позволяет проводить более детальное исследование полученных результатов. MyLab Desk – современный и идеальный способ коммуникации между MyLab40 Vet и персональным компьютером

Эффективность через дизайн и эргономику:

Серошкальная и цветная ультразвуковая картина отображается на 19" LCD мониторе, который крепится на шарнирном кронштейне, что повышает комфорт при исследовании и дает наилучшее качество ультразвуковой картинки. Рациональная консоль MyLab40Vet позволяет дополнительно комплектовать ультразвуковую систему принтером, а также легко перемещать с отделения в отделение. Конструкция клавиатура ультразвукового аппарата является эргономичной и интуитивной. Все выше перечисленные факторы значительно повышает эффективность и качество работы оператора.

Характеристики ультразвукового аппарата:

• Методы сканирования: линейный, конквесный, микроконвексный, фазированый
• Режимы получения изображений: B – режим, цветной В – режим, M – режим, анатомический M режим, PW/CW режим, СFM режим, Power Doppler, режим тканевого допплера
• Комбинации экранных режимов: ориентация – вправо/влево, верх/вниз, триплексная модель в режиме реального времени. Все комбинации в цвете
• Коннектор для одновременного подключения 3 -х датчиков (конвексные, микроконвексные, линейные и фазированные датчики) и конвектор для подключения допплеровского датчика
• Полностью цифровая обработка сигнала во всех режимах
• Визуализация в В – режиме: частота зависит от технических характеристик датчика, глубина 4-27 см, 256 отенков серого, частота повторения импульсов 2,6 – 11 кГц, биопсийная линия
• Визуализация в M – режиме: возможен со всеми датчиками, глубина 4 - 27 см, время развертки 2- 12 секунд, частота повторения импульсов1 кГц, аккустический зум, часовые маркеры
• Визуализация в CFM – режиме: частота 2.0 - 5.0 МГц, частота повторения импульсов (PRF) 2600 - 33300 Гц, уровневая регулировка чувствительности,3 уровневый фильтр движения стенок сосудов (Wall filter)
• Визуализация в СW/PW – режиме: частота 2.0 - 5.0 МГц, частота повторения импульсов (PRF) 2600 - 33300 Гц ( в PW режиме), время развертки 2- 12 секунд, фильтр движения стенок сосудов (Wall filter) 50 – 1800 Гц, 9 степеней режекции, размер объемной выборки 1- 24 мм (в PW режиме), управляемый угол излучения 20 градусов (в PW режиме), корреляция угла +/- 75 градусов, максимальноя скорость кровотока (в СW режиме) 6,42м/с при 2,0 МГц
• Маштабирования изображения (Zoom) х 32
• Функция Zoom действенна в режиме реального времени, а также в режиме Freeze
• Вычислительные пакеты для ветеринарных исследований собак, кошек и лошадей
• Схематические изображения анатомических разделов тела так называемые метки тела
• TEI (Улучшенная Визуализация Ткани) – использование технологии второй гармоники, который поддерживается всеми видами датчиков
• XView - интерактивный адаптивный алгоритмом обработки изображения
• M-View - объединенная стандартная и разнонаправленная ультразвуковая визуализация для обнаружения всех анатомических структур
• Универсальный пакет программ Dicom для создания, архивирования и передачи результатов иследования (Dicom Media Storage, Dicom Store SCU, Dicom Print, Dicom Worklist, Dicom MPPS, Dicom Storage commitment, Dicom Echocardio Structure Report
• Возможность установление новейших лицензий Stress Echo, Contrast(CnTI), Panoramic View (VPan), 3D/4D, X - strain а также Commpass M режим
• 19'' TFT монитор
• Цифрового оборудования: процессор Pentium III 800 МГц, ОЗУ 256 МБ, операционная система Win XP, установленная служебные классы Dicom и хранилище данных , жесткий диск 20 ГБ, пишущий дисковод для компакт-дисков (DVD-RW)
• Встроенная клавиатура QWERTY/ЙЦУКЕН
• Соединительные порты - RS – 232, LAN RJ45, 2 USB
• Специализированные порты – аудио вход/выход, порт ECG, порт для ножного переключателя, дополнительный порт
• Видео вход – выход – XVGA output, SVHS output/input, VHS input, RGB, video standart PAL/NTSC
• Сохранение результатов исследования в формате ВМР, PNG, JPG, AVI
• Потребляймая мощность 200 ВТ c монитором
• Вес без монитора – 60 кг

Используемые датчики:

CA621 – конвексный датчик частотой 2 – 7 МГц с радиусом кривизны 60 мм для абдоминальных исследований крупных животных

CA631 – конвексный датчик частотой 1 – 8 МГц с радиусом кривизны 60 мм для абдоминальных исследований крупных животных

CA431 - конвексный датчик частотой 1 – 8 МГц с радиусом кривизны 40 мм для абдоминальных исследований крупных животных

CA430Е - конвексный датчик частотой 1 – 5 МГц с радиусом кривизны 40 мм для абдоминальных исследований крупных животных

CA1421 – конвексный датчик частотой 2 – 6 МГц с радиусом кривизны 40 мм для абдоминальных исследований крупных животных

CA421 – конвексный датчик частотой 2 – 5 МГц с радиусом кривизны 40 мм для абдоминальных исследований крупных животных

CA123 - микроконвексный датчик частотой 3 – 9 МГц с радиусом кривизны 14 мм для абдоминальных исследований домашних животных

C5-2 R13 микроконвексный датчик частотой 2 – 5 МГц с радиусом кривизны 10 мм для абдоминальных исследований крупных животных

L532Е - линейный датчик частотой 2 – 9 МГц для исследований мелких и средних животных, исследования суставов и сухожилий у коней

L523 - линейный датчик частотой 4 – 14 МГц для исследований мелких и средних животных, исследования суставов и сухожилий у коней

L522Е – широкополосный линейный датчик частотой 2 – 9 МГц для исследования суставов и сухожилий у коней

L435 - линейный датчик частотой 6 – 18 МГц для исследований мелких и средних животных, исследования суставов и сухожилий у коней, а также исследования в области ветеринарной офтальмологии

LV513 – линейный датчик 5 – 10 МГц для исследования репродуктивной функции крупных животных, исследования суставов и сухожилий у коней

PA230Е – фазированый датчик частотой 1 – 4 МГц для абдоминальных и кардиологических исследований крупных животных

PA122Е – фазированый датчик частотой 3 – 8 МГц для исследований в области ветеринарной кардиологии

PA121Е – фазированый датчик частотой 2 – 5 МГц для исследований в области ветеринарной кардиологии

PA023Е – фазированый датчик частотой 5 – 10 МГц для исследований в области ветеринарной кардиологии мелких животных

IOE323 – линейный специализированный датчик частотой 4 – 13 Мгц для исследований репродуктивной функции крупных животных и при лапараскопических вмешательствах

LP323 - специализированный линейный датчик частотой 4 – 13 МГц при лапараскопических вмешательствах

TEE022 – специализированный трансэзофагиальный фазированный датчик частотой 3 – 7,5 МГц для исследований в области ветеринарной кардиологии

2CW – допплеровский датчик с частотой 2 МГц

5CW – допплеровский датчик с частотой 5 МГц
